Un diagrama de flujo de proceso es una representación visual que muestra, paso a paso, cómo se ejecuta un proceso dentro de una empresa. Utiliza símbolos como rectángulos, diamantes, documentos y flechas para indicar actividades, decisiones, responsables y secuencias.
Esta herramienta sirve para mapear procesos, identificar cuellos de botella, estandarizar tareas, documentar operaciones y mejorar la productividad. En esta guía verás qué es un diagrama de flujo de proceso, para qué sirve, cuáles son sus símbolos, qué tipos existen y cómo crear uno con ejemplos prácticos.
Resumen rápido: qué encontrarás en esta guía
- Qué es un diagrama de flujo de proceso.
- Para qué sirve en una empresa.
- Ejemplos simples de flujogramas de procesos.
- Principales símbolos y cómo usarlos.
- Tipos de diagramas de flujo de proceso.
- Paso a paso para crear un diagrama.
- Preguntas para validar cada etapa del flujo.
- Errores comunes al diseñar diagramas de procesos.
- Cómo monitorear el proceso después de mapearlo.
¿Qué es un diagrama de flujo de proceso?
El diagrama de flujo de proceso es una herramienta utilizada para representar de forma esquemática e ilustrativa las etapas que forman parte de un procedimiento operativo, administrativo o productivo.
Su función es mostrar el flujo de tareas necesario para entregar un resultado final, que puede ser un producto, un servicio, un documento, una aprobación o una acción interna.
En la práctica, el diagrama organiza visualmente el inicio, las actividades, las decisiones, los documentos, las conexiones y el final de un proceso. Por eso, facilita la comprensión del trabajo y ayuda a que diferentes personas entiendan la misma operación de forma clara.
La metodología fue difundida en 1921 por Frank B. Gilbreth, ingeniero y especialista en eficiencia industrial. Desde entonces, los diagramas de flujo se utilizan para documentar procesos, mejorar operaciones y reducir fallas en diferentes áreas de una empresa.
Ejemplo simple de diagrama de flujo de proceso
Un diagrama de flujo de proceso puede representar actividades simples o complejas. Para entender la lógica básica, observa un ejemplo de flujo para procesar una solicitud interna:
Inicio → Recibir solicitud → Revisar información → ¿La información está completa? → Sí: procesar solicitud → Entregar resultado → Fin / No: solicitar corrección → Revisar nuevamente
Este ejemplo muestra una secuencia con inicio, actividades, una decisión, caminos alternativos y cierre del proceso. La misma lógica puede aplicarse a ventas, producción, mantenimiento, compras, atención al cliente, logística y control de calidad.
| Ejemplo de proceso | Inicio | Decisión principal | Fin |
|---|---|---|---|
| Pedido de cliente | Recibir pedido | ¿Producto disponible? | Entrega realizada |
| Producción | Recibir orden de producción | ¿Control de calidad aprobado? | Producto liberado |
| Mantenimiento | Recibir solicitud técnica | ¿Requiere reparación? | Equipo disponible |
| Compras | Solicitar insumo | ¿Presupuesto aprobado? | Compra finalizada |
| Atención al cliente | Recibir contacto | ¿Problema resuelto? | Atención concluida |
¿Para qué sirve el diagrama de flujo de proceso?
El diagrama de flujo de proceso sirve para documentar, visualizar y mejorar la forma en que una operación se ejecuta. Es especialmente útil en empresas que necesitan estandarizar actividades, capacitar equipos, reducir errores y analizar oportunidades de mejora.
También se utiliza como apoyo en la gestión de la calidad, tanto en la preparación para certificaciones como en el mantenimiento de procesos ya certificados.
Con esta herramienta es posible mapear procesos de forma descriptiva y visual, facilitando la comprensión del conjunto y la identificación de puntos críticos.
| Uso del diagrama | Cómo ayuda a la empresa |
|---|---|
| Documentar etapas | Registra cómo se ejecuta una operación de principio a fin. |
| Estandarizar procesos | Reduce variaciones entre equipos, turnos o unidades. |
| Identificar cuellos de botella | Muestra retrasos, retrabajos, esperas y puntos de falla. |
| Capacitar equipos | Facilita el entrenamiento de nuevos colaboradores. |
| Mejorar la productividad | Clarifica responsabilidades y reduce dudas durante la ejecución. |
| Apoyar auditorías | Permite demostrar cómo funciona un proceso y cómo se controla. |
Documentar las etapas
Disponer de un diagrama de flujo documentado permite que directivos, auditores y colaboradores comprendan cómo se lleva a cabo una operación. Al visualizar el proceso paso a paso, es más fácil sugerir mejoras y encontrar inconsistencias.
Estandarizar procesos
El diagrama ayuda a que todos conozcan el orden correcto de ejecución de las tareas. Esto mantiene la calidad del proceso incluso cuando hay cambios de equipo, ausencias o rotación de colaboradores.
Entender la secuencia de actividades
Con un flujo correctamente diseñado, el equipo entiende dónde comienza cada actividad, cuál es la próxima etapa, qué decisiones deben tomarse y cuándo el proceso llega a su fin.
Implementar la mejora continua
Al mapear cada etapa, el diagrama de flujo permite revisar procesos de forma constante. Esto ayuda a identificar fallas, eliminar retrabajos, medir resultados y aplicar mejoras con mayor precisión.
Valorar cada tarea dentro del proceso
El diagrama muestra cómo cada actividad contribuye al resultado final. Esto ayuda a los colaboradores a visualizar la importancia de sus responsabilidades dentro del desempeño general de la empresa.
Verificar la necesidad de insumos
Al observar cada etapa con detalle, es posible identificar qué materiales, documentos, herramientas o sistemas son necesarios para ejecutar el proceso sin interrupciones.
Fomentar una mayor productividad
Cuando los pasos son claros y las responsabilidades están bien definidas, el equipo trabaja con menos dudas y menos interrupciones. Como consecuencia, el aumento de la productividad se vuelve más visible en la rutina operativa.
Símbolos de un diagrama de flujo de proceso
Los símbolos de un diagrama de flujo permiten representar visualmente cada tipo de etapa. Los más utilizados son el óvalo para inicio o fin, el rectángulo para actividades, el diamante para decisiones, la flecha para dirección del flujo, el documento para registros y el círculo para conectores.
| Símbolo | Nombre | Uso en el diagrama |
|---|---|---|
| Óvalo | Inicio o fin | Marca el comienzo o cierre del proceso. |
| Rectángulo | Proceso | Representa una actividad, tarea o acción. |
| Diamante | Decisión | Indica una pregunta o punto con caminos alternativos. |
| Rectángulo con laterales marcados | Proceso predefinido | Representa una etapa ya documentada en otro flujo. |
| Trapezoide invertido | Operación manual | Indica una acción que debe realizarse manualmente. |
| Círculo | Conector | Une partes del flujo o conecta etapas distantes. |
| Rectángulo con base ondulada | Documento | Indica generación, uso o revisión de un documento. |
| Flecha | Línea de flujo | Muestra la dirección y secuencia de las actividades. |
1. Inicio y fin
Las etapas de inicio y fin son esenciales en cualquier diagrama de flujo. Indican dónde comienza el proceso y cuál es el resultado esperado.
Este punto suele representarse con un óvalo. Por ejemplo, en la cocina de un restaurante, el inicio puede ser el pedido del cliente y el fin puede ser la entrega del plato.
2. Decisión
Los momentos que requieren una decisión se representan con un diamante. Normalmente, este símbolo genera dos o más caminos posibles, como “sí” y “no”.
En un proceso comercial, por ejemplo, después de enviar una cotización al cliente puede surgir una decisión: “¿Cotización aprobada?”. Si la respuesta es sí, el proceso avanza hacia la venta. Si la respuesta es no, puede avanzar hacia una negociación o cierre sin venta.
3. Proceso
El símbolo de proceso se representa con un rectángulo. Dentro de él se describe la tarea o actividad que debe realizarse.
Algunos ejemplos son: “recibir pedido”, “separar insumos”, “pintar pieza”, “preparar documento”, “validar información” o “enviar producto”.
4. Proceso predefinido
El proceso predefinido indica que una etapa ya fue validada o documentada en otro diagrama de flujo. Se utiliza cuando un flujo depende de otro procedimiento ya establecido.
Este recurso evita repetir explicaciones largas y mantiene el diagrama más limpio y comprensible.
5. Operación manual
La operación manual indica una tarea que requiere acción humana directa. Es útil para procesos industriales, administrativos o de servicios en los que una persona debe ejecutar una etapa específica.
En una industria de confección, por ejemplo, puede representar la aplicación manual de un detalle en una prenda.
6. Conector
El conector se utiliza para unir partes del flujo, especialmente cuando el diagrama es largo o cuando las flechas podrían dificultar la lectura.
También puede ayudar a conectar diferentes partes de un proceso sin sobrecargar visualmente el diseño.
7. Documento
El símbolo de documento indica que una etapa genera, consulta o procesa un registro. Puede representar informes, certificados, formularios, listas de verificación, órdenes de servicio o comprobantes.
Si el proceso requiere más de un documento, el símbolo puede aparecer varias veces en el flujo.
8. Línea de flujo
Las flechas indican la dirección del proceso. Sirven para mostrar qué paso ocurre después de otro y cuál es la secuencia correcta para llegar al resultado esperado.
Tipos de diagramas de flujo de proceso
Existen diferentes tipos de diagramas de flujo de proceso. La elección depende del nivel de detalle necesario, de la complejidad del proceso y de la cantidad de áreas involucradas.
| Tipo de diagrama | Para qué sirve | Cuándo usar |
|---|---|---|
| Diagrama de flujo lineal | Muestra una secuencia simple de actividades. | Procesos cortos, directos y con pocas decisiones. |
| Diagrama de flujo funcional | Separa actividades por áreas, responsables o departamentos. | Procesos con participación de varios equipos. |
| Diagrama de flujo de decisión | Mapea caminos alternativos según respuestas o condiciones. | Procesos con aprobaciones, validaciones o reglas condicionales. |
| Diagrama de flujo de producto | Representa el desarrollo, producción o mejora de un producto. | Procesos industriales, ingeniería, producción y calidad. |
| Diagrama de flujo de documentos | Muestra cómo se generan, envían, revisan o archivan documentos. | Procesos administrativos, financieros, jurídicos o de compliance. |
| Diagrama de flujo de datos | Representa el movimiento de información dentro de un sistema. | Contabilidad, tecnología, sistemas, análisis de datos y procesos digitales. |
Diagrama de flujo de proceso lineal
El diagrama de flujo lineal se utiliza para ilustrar procedimientos simples, con inicio, etapas intermedias y final claramente definidos. También puede incluir puntos de decisión, siempre que el flujo no se vuelva demasiado complejo.
Diagrama de flujo de proceso funcional
El diagrama de flujo funcional es ideal para procesos que involucran a más de un sector de la empresa. En este formato, las etapas se distribuyen por áreas o responsables, dejando claro quién ejecuta cada actividad.
Este tipo de diagrama es útil para alinear equipos de diferentes departamentos que deben interactuar para entregar un mismo producto, servicio o resultado.
Diagrama de flujo de decisión
El diagrama de flujo de decisión se utiliza para representar procesos con caminos alternativos. Es común en aprobaciones, validaciones, controles de calidad, atención al cliente y procesos comerciales.
Las decisiones suelen formularse como preguntas objetivas, por ejemplo: “¿La información está completa?”, “¿El producto fue aprobado?” o “¿El cliente aceptó la propuesta?”.
Diagrama de flujo de producto
El diagrama de flujo de producto representa el orden de desarrollo, producción, revisión o mejora de un producto. Es común en industrias, ingeniería, control de calidad y gestión de proyectos.
Diagrama de flujo de documentos
El diagrama de flujo de documentos muestra cómo los registros se generan, transmiten, revisan, aprueban o archivan dentro de un proceso. Es útil para mejorar el control documental y reducir pérdidas de información.
Diagrama de flujo de datos
El diagrama de flujo de datos representa cómo la información se mueve dentro de un sistema, área o proceso. Se utiliza con frecuencia en contabilidad, tecnología, sistemas de gestión y análisis de procesos digitales.
Cómo hacer un diagrama de flujo de proceso paso a paso
Para hacer un diagrama de flujo de proceso, primero define el objetivo del flujo, lista las actividades, organiza las etapas, identifica decisiones, agrega símbolos, conecta los pasos con flechas y valida el resultado con las personas involucradas.
- Define el objetivo: determina qué proceso será representado, cuál es su inicio, cuál es su fin y qué resultado debe entregar.
- Delimita el alcance: establece qué etapas harán parte del diagrama y cuáles quedarán fuera para evitar confusión.
- Lista las actividades: reúne todas las tareas, documentos, decisiones, responsables e insumos involucrados en el proceso.
- Ordena las etapas: organiza las actividades según la secuencia real de ejecución.
- Identifica decisiones: marca los puntos en los que el proceso puede seguir caminos diferentes.
- Agrega los símbolos: utiliza óvalos, rectángulos, diamantes, documentos, conectores y flechas según la función de cada etapa.
- Conecta los pasos: usa líneas y flechas para indicar la dirección del flujo.
- Valida con el equipo: revisa el diagrama con las personas que ejecutan el proceso en la práctica.
- Actualiza cuando sea necesario: modifica el flujo siempre que el proceso cambie, mejore o incorpore nuevas etapas.
Un buen diagrama debe ser claro, objetivo y fácil de leer. Si el flujo se vuelve demasiado grande, considera dividirlo en diagramas menores o utilizar conectores para mantener la organización visual.
Ejemplo práctico: diagrama de flujo de atención al cliente
Para visualizar el paso a paso, observa un ejemplo aplicado a un proceso de atención al cliente:
- Inicio: cliente entra en contacto.
- Registrar solicitud.
- Clasificar tipo de demanda.
- Verificar si el problema puede resolverse en el primer contacto.
- Si la respuesta es sí, resolver y registrar cierre.
- Si la respuesta es no, enviar a un área responsable.
- Área responsable analiza la solicitud.
- Cliente recibe retorno.
- Confirmar si el problema fue resuelto.
- Fin: atención concluida.
Este tipo de flujo ayuda a estandarizar la atención, evitar pérdida de solicitudes y definir cuándo una demanda debe ser escalada a otro equipo.
Preguntas para validar cada etapa del diagrama de flujo
Después de diseñar el flujo, es importante analizar cada etapa con visión crítica. Las preguntas de validación ayudan a confirmar si el proceso está claro, si las decisiones son objetivas y si existen oportunidades de mejora.
Preguntas sobre las etapas de proceso
- ¿Esta tarea es realmente necesaria?
- ¿La actividad agrega valor al proceso?
- ¿Existe una forma más simple de ejecutarla?
- ¿Hay retrabajos o tareas duplicadas?
- ¿El responsable está claramente definido?
Preguntas sobre las decisiones
- ¿La decisión es realmente necesaria en este punto?
- ¿La pregunta puede responderse de forma objetiva?
- ¿Los caminos alternativos están claros?
- ¿La decisión se basa en datos, criterios o reglas definidas?
- ¿Existe riesgo de interpretación diferente entre colaboradores?
Preguntas sobre documentación
- ¿Qué documento se genera o consulta en esta etapa?
- ¿El documento debe archivarse para referencia futura?
- ¿La información registrada es única y relevante?
- ¿Hay documentos duplicados o innecesarios?
- ¿El registro puede ser digitalizado?
Preguntas sobre esperas y retrasos
- ¿Esta espera es imprescindible?
- ¿Es posible reducir el tiempo entre etapas?
- ¿La espera puede causar retrasos o pérdidas?
- ¿Existe una aprobación que podría simplificarse?
- ¿El equipo tiene los insumos necesarios para avanzar?
Con estas preguntas, el equipo puede confirmar si cada etapa es necesaria y si el flujo representa la operación de forma fiel, clara y útil.
Errores comunes al crear diagramas de flujo de proceso
Un diagrama de flujo debe facilitar la comprensión del proceso. Cuando se construye de forma confusa, incompleta o demasiado compleja, puede generar más dudas que soluciones.
- No definir el objetivo del proceso: sin objetivo claro, el flujo puede mezclar actividades que no pertenecen al mismo alcance.
- Incluir demasiados detalles: un exceso de información dificulta la lectura y reduce la utilidad del diagrama.
- Omitir decisiones importantes: si los caminos alternativos no aparecen, el flujo queda incompleto.
- Usar símbolos de forma inconsistente: cada símbolo debe tener una función clara dentro del diagrama.
- No validar con el equipo: quien ejecuta el proceso debe revisar si el flujo refleja la realidad.
- No actualizar el diagrama: procesos cambian, y el diagrama debe acompañar esas actualizaciones.
- No conectar el flujo con indicadores: mapear el proceso es solo el comienzo; también es necesario monitorear su desempeño.
¿Por qué un checklist es esencial para monitorear estos procesos?
Después de crear un diagrama de flujo de proceso, la empresa necesita garantizar que las etapas se cumplan en la práctica. Para eso, una herramienta de lista de verificación es fundamental.
El diagrama muestra cómo el proceso debe funcionar. El checklist ayuda a controlar si cada etapa está siendo ejecutada correctamente, si existen no conformidades y si las acciones definidas realmente están siendo aplicadas.

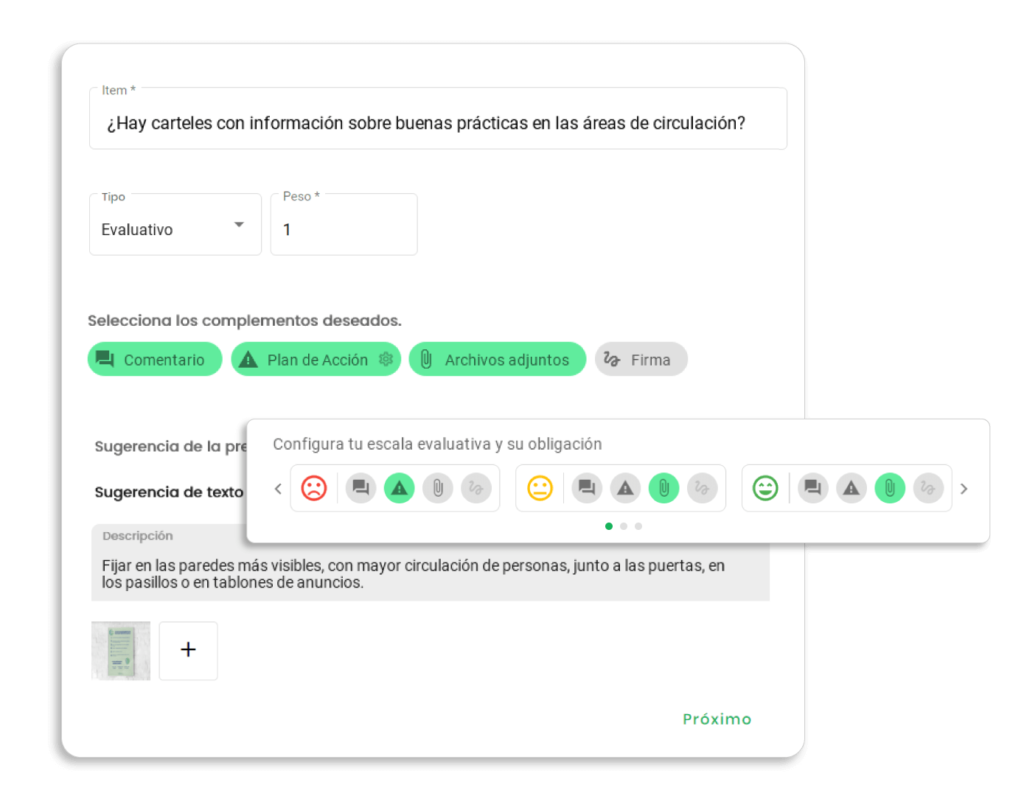

Con una herramienta como Checklist Fácil, es posible medir objetivamente los resultados de las mejoras implementadas, registrar datos actualizados, generar informes y mantener históricos documentados.
Además, Checklist Fácil permite desarrollar planes de acción, estandarizar procesos de verificación y apoyar auditorías de calidad con registros confiables.
El diagrama de flujo de proceso es una herramienta esencial para visualizar, documentar y mejorar la forma en que una empresa ejecuta sus actividades. Al representar etapas, decisiones, documentos y conexiones, facilita la comprensión del proceso y ayuda a identificar oportunidades de mejora.
Para que el diagrama genere resultados reales, debe ser claro, validado con el equipo y actualizado siempre que el proceso cambie. Además, debe conectarse con mecanismos de control, como checklists, indicadores y planes de acción.
Si tu empresa quiere monitorear procesos con más eficiencia, estandarizar verificaciones y registrar evidencias de forma digital, solicita una demostración gratuita y conoce las funciones de Checklist Fácil para transformar la gestión de procesos.
Preguntas frecuentes sobre diagrama de flujo de proceso
¿Qué es un diagrama de flujo de proceso?
Un diagrama de flujo de proceso es una representación visual que muestra la secuencia de actividades, decisiones, documentos y responsables necesarios para ejecutar un proceso de forma ordenada.
¿Para qué sirve un diagrama de flujo de proceso?
Sirve para mapear procesos, documentar etapas, identificar cuellos de botella, estandarizar tareas, capacitar equipos, apoyar auditorías y mejorar la productividad de una operación.
¿Cuáles son los símbolos más usados en un diagrama de flujo?
Los símbolos más usados son el óvalo para inicio o fin, el rectángulo para actividades, el diamante para decisiones, la flecha para dirección del flujo, el documento para registros y el círculo para conectores.
¿Cómo hacer un diagrama de flujo de proceso?
Para hacer un diagrama de flujo de proceso, define el objetivo, lista las actividades, ordena las etapas, identifica decisiones, agrega símbolos, conecta los pasos con flechas y valida el flujo con el equipo involucrado.
¿Cuál es la diferencia entre diagrama de flujo y mapeo de procesos?
El mapeo de procesos es una visión más amplia de cómo funcionan los procesos de una empresa. El diagrama de flujo es una forma visual específica de representar la secuencia de actividades de un proceso.
¿Qué tipo de diagrama de flujo usar en una empresa?
Para procesos simples, el diagrama lineal suele ser suficiente. Para procesos que involucran varios departamentos, el diagrama funcional es más indicado porque muestra responsables y áreas involucradas.
¿Cuándo actualizar un diagrama de flujo de proceso?
El diagrama debe actualizarse siempre que cambien las etapas, responsables, herramientas, documentos, reglas de decisión o indicadores del proceso.
