La curva PF es una herramienta de mantenimiento predictivo que identifica el intervalo entre la falla potencial (P) y la falla funcional (F). Permite detectar problemas con anticipación, posibilitando intervenciones planificadas que reducen paradas no programadas, optimizan costos y aumentan la confiabilidad de los equipos industriales.
La curva PF es una herramienta esencial en la gestión del mantenimiento predictivo, permitiendo identificar el momento en que una falla potencial puede ser detectada antes de que evolucione a una falla funcional.
Esta anticipación es fundamental para la reducción de paradas no planificadas, mejora en la confiabilidad de los activos y optimización del uso de recursos en entornos industriales.
Los profesionales que desean aumentar el rendimiento operativo y garantizar mayor previsibilidad en los procesos industriales deben estar al tanto del tema. Por eso, preparamos una guía completa con todo lo que necesitas saber sobre la curva PF. ¡Acompáñanos!
¿Qué es la curva PF?

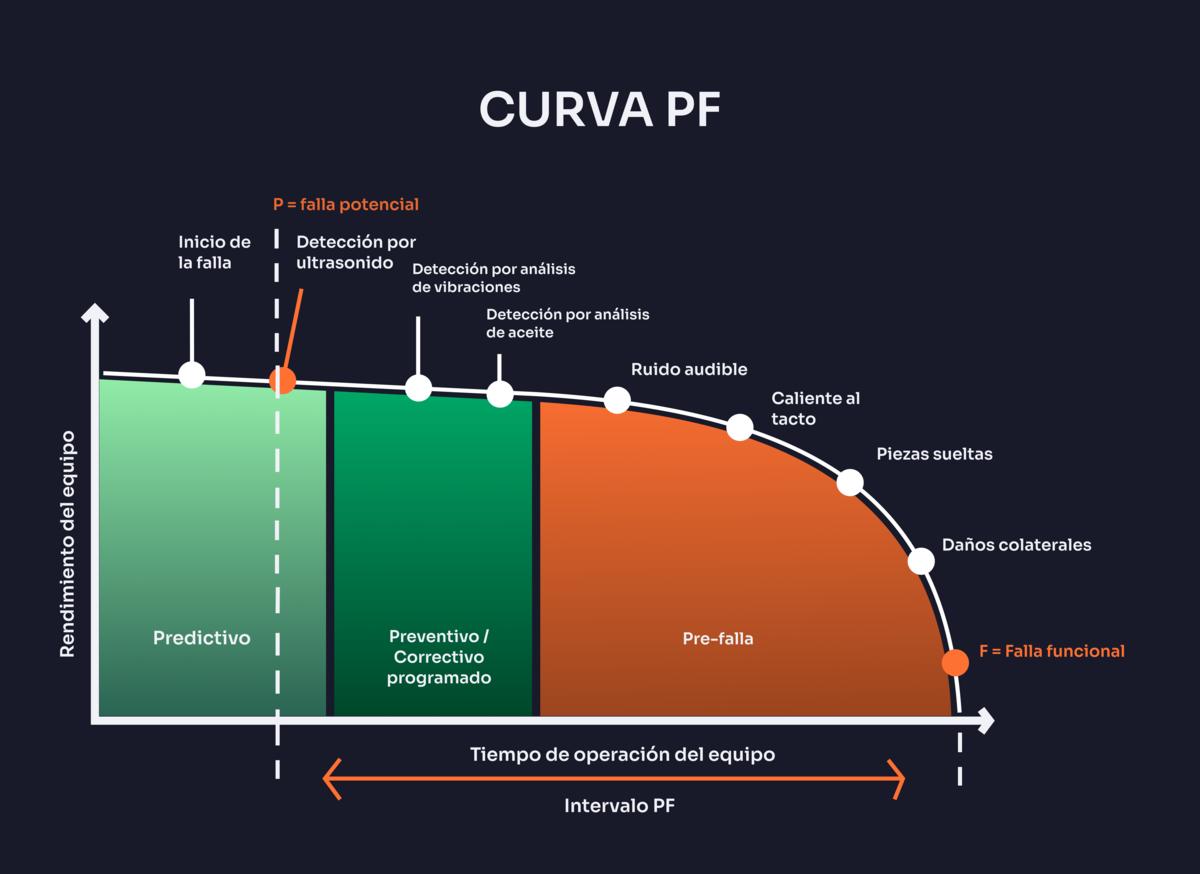

La curva PF es una representación gráfica que muestra el intervalo entre el momento en que una falla potencial puede ser detectada y el momento en que se transforma en una falla funcional.
Esta curva es esencial para estrategias de mantenimiento predictivo, pues ayuda a los profesionales a identificar el “punto P” (de falla potencial) y el “punto F” (de falla funcional), permitiendo tomar decisiones proactivas antes de que un equipo se detenga completamente.
En la práctica, la curva PF permite prever fallas con base en datos recolectados por tecnologías como sensores de vibración, sistemas de monitoreo de activos, recolección de datos industriales e inspecciones técnicas.
Este intervalo entre P y F es el que define el tiempo disponible para la acción correctiva, y cuanto más largo sea, mayor será la ventana para planificar intervenciones, evitando paradas no programadas y reduciendo impactos operativos.
Al integrar la curva PF en el mantenimiento, las empresas logran alinear sus acciones con los principios del Reliability-Centered Maintenance (RCM), mejorar indicadores como MTBF y MTTR, además de aumentar la confiabilidad y eficiencia de los activos industriales.
¿Qué define una falla potencial?
La falla potencial es cualquier indicio detectable de que algo anda mal con un activo, aunque aún esté operando.
Este es el primer punto visible de degradación y marca el inicio de la curva PF. Puede ser identificada mediante vibraciones anormales, ruidos, aumento de temperatura, alteraciones en el desempeño u otras señales recolectadas mediante inspección predictiva o tecnologías de monitoreo.
Detectar este tipo de falla es crucial, pues permite que el equipo de mantenimiento actúe preventivamente. El uso de herramientas de recolección de datos industriales y sensores contribuye significativamente para capturar estas señales de forma precoz, ampliando el tiempo de respuesta y evitando que la falla evolucione a un problema funcional que interrumpa la operación..
¿Qué define una falla funcional?
La falla funcional ocurre cuando el equipo o sistema ya no puede desempeñar su función esperada, comprometiendo directamente la operación. Este es el punto final de la curva PF, en el que la falla ya impacta la productividad, la seguridad o la calidad del proceso.
A diferencia de la falla potencial, que es previsible, la falla funcional exige intervención inmediata y, muchas veces, lleva a la parada no planificada de la operación. Este tipo de falla puede generar costos elevados, tanto con mantenimiento correctivo como con pérdidas de producción.
Por eso, las estrategias basadas en la curva PF, cuando son bien implementadas, buscan actuar antes de este punto, aumentando el MTBF (tiempo medio entre fallas) y reduciendo el MTTR (tiempo medio para reparación).
¿Cómo analizar la curva PF?
El análisis de la curva PF puede estructurarse en etapas prácticas que combinan recolección de datos industriales, uso de tecnologías predictivas e indicadores de desempeño del mantenimiento. Conoce un paso a paso:
1. Identifica los activos críticos
El primer paso es mapear los activos más relevantes para el proceso productivo, aquellos cuya falla causa alto impacto en la operación, seguridad o calidad. Para eso, se recomienda el uso de metodologías como el RCM, que ayuda a priorizar equipos con base en riesgo y criticidad.
2. Define los modos de falla
Con los activos críticos definidos, es necesario identificar los modos de falla más probables de ocurrir. Cada modo de falla tendrá un comportamiento específico a lo largo de la curva de falla, lo que permitirá determinar los puntos P (falla potencial) y F (falla funcional) en el tiempo.
3. Implanta tecnologías de monitoreo
En esta etapa, se instalan sensores de vibración, sistemas de temperatura, ultrasonido, cámaras termográficas y otros dispositivos de monitoreo de activos. Estas tecnologías son responsables por detectar señales sutiles de fallas potenciales, proporcionando datos confiables y continuos.
4. Realiza la recolección y análisis de los datos
La recolección de datos industriales debe ser continua e integrada a un sistema de gestión de mantenimiento (como un CMMS). Con esta información, es posible identificar tendencias, anomalías y construir la curva PF de cada equipo con base en su desempeño real.
5. Identifica los puntos P y F
Con los datos en mano, identifica el momento en que aparecen los primeros signos de degradación (P) y estima cuánto tiempo queda hasta que ocurra la falla funcional (F). La distancia entre estos dos puntos determina la ventana de intervención disponible.
6. Monitorea indicadores de mantenimiento
Utiliza indicadores como el MTBF y el MTTR para evaluar si los tiempos de respuesta y de falla están de acuerdo con los objetivos del mantenimiento. Ayudan a validar si la aplicación de la curva PF en el mantenimiento está generando resultados efectivos.
7. Planea acciones predictivas con base en el análisis
Con la curva definida y los datos interpretados, planifica inspecciones e intervenciones predictivas en el momento adecuado: ni demasiado temprano (desperdiciando recursos), ni demasiado tarde (comprometiendo la operación).
¿Cuál es la relación entre la curva PF y el RCM?
La curva PF es una herramienta práctica que complementa el RCM.
Mientras que el RCM define lo que debe hacerse para mantener la confiabilidad de los activos, la curva PF muestra cuándo actuar, identificando el intervalo entre la falla potencial (P) y la falla funcional (F).
En otras palabras, el RCM traza la estrategia y la curva PF ayuda a ejecutarla en el momento adecuado.
¿Cómo utilizar la curva PF en el mantenimiento?
La aplicación de la curva PF en el mantenimiento implica el uso de técnicas predictivas para identificar el punto P (falla potencial) antes de que la falla se vuelva funcional (F). A continuación, ve cómo diferentes tecnologías ayudan en esa detección precoz:
Ultrasonido
Detecta fugas de aire, fallas en válvulas e inicio de fallas en rodamientos. Es eficaz para identificar cambios sutiles de comportamiento acústico que surgen antes del punto F.
Análisis de vibraciones
Permite identificar desbalanceos, desalineaciones y desgaste de rodamientos. Es una de las técnicas más confiables para anticipar fallas mecánicas y definir con precisión la ventana PF.
Análisis de aceite
Monitorea la condición del lubricante y la presencia de partículas metálicas, indicando desgaste interno antes de que el equipo presente falla funcional. Ayuda a prever desgaste mecánico.
Ruido audible
En fases más avanzadas de la falla, ruidos anormales se vuelven perceptibles. Aunque menos precisa, la detección auditiva aún puede indicar que el punto P ya fue superado o está próximo.
Temperatura
El aumento de temperatura en motores, cojinetes o paneles eléctricos es un indicativo de sobrecarga, fricción o falla eléctrica inminente. Monitorear variaciones térmicas ayuda a anticipar fallas.
Desgaste mecánico visible
En inspecciones visuales o por medición de holguras y vibraciones, el desgaste físico de componentes puede ser identificado. Esto señala que el equipo está en la curva de degradación.
Daños auxiliares
Muchos equipos presentan señales indirectas, como fallas en sistemas auxiliares (sellos, bombas de enfriamiento, etc.), que anticipan una falla funcional en el sistema principal.
Curva PF vs. Curva de Costos
La curva PF representa el intervalo entre el momento en que una falla potencial (P) puede ser detectada y el punto en que se vuelve una falla funcional (F). Su principal objetivo es actuar antes de que la falla impacte el funcionamiento del activo, aumentando la confiabilidad y evitando paradas inesperadas.
Por su parte, la curva de costos muestra cómo los costos de mantenimiento aumentan exponencialmente a medida que la falla se aproxima al punto F. Es decir, cuanto más tarde se interviene, mayor será el gasto, ya sea con correcciones de emergencia, pérdidas de producción o daños colaterales.
Al cruzar estas dos curvas, se entiende que actuar dentro de la ventana PF reduce costos significativamente, haciendo el mantenimiento más eficiente tanto desde el punto de vista técnico como financiero.
¿Cómo monitorear la curva PF con ayuda de la tecnología?
La curva PF es esencial para el mantenimiento predictivo, pues permite identificar fallas potenciales antes de que se vuelvan funcionales.
Cuando se combina con tecnologías modernas, como sensores IoT y sistemas integrados, el monitoreo automatizado se vuelve más eficiente, facilitando la recolección de datos industriales y el seguimiento continuo de los equipos.
